patroonelement
Patroonelementen worden onder andere veel toegepast in verpakkingsmachines, seal- en etiketteerapparaten en laboratoria.
Het patroonelement, ook wel cartridge heater genoemd, is als volgt van buiten naar binnen opgebouwd, metalen buitenmantel, isolatiemateriaal (verdicht zuiver MgO2), de weerstandsdraad en de wikkelschede.

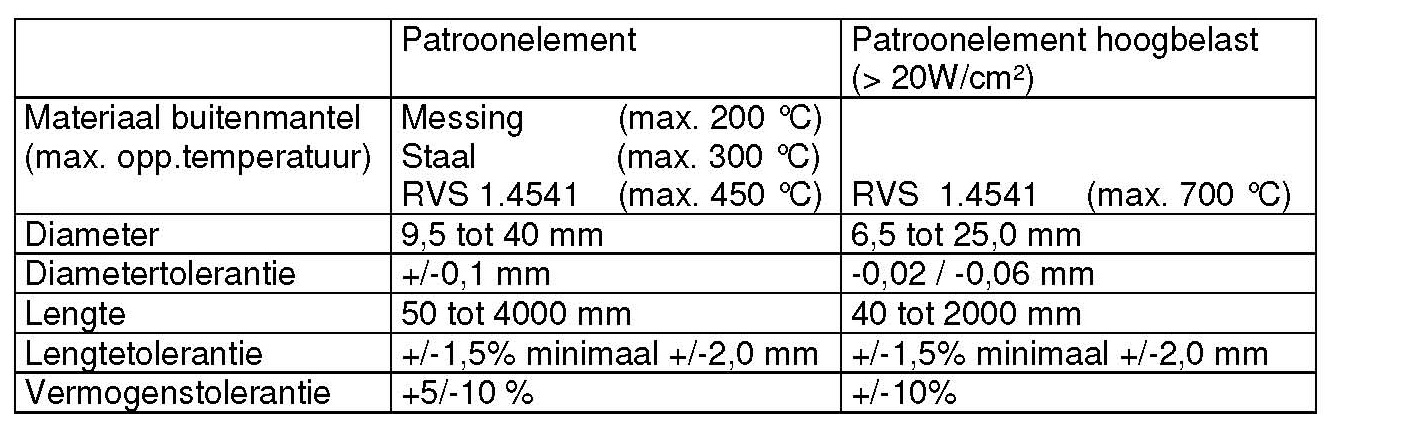

De elementen kunnen in allerlei diameters en lengtematen geleverd worden. Zie onderstaande tabel.
De elementen zijn ook met diverse fittingen leverbaar. Zie overzicht hieronder.
Opties:
- inbouw van een thermokoppel
- mogelijkheid tot verdelen van de Watt-belasting (gradatie).
Mogelijke uitvoeringen van het patroonelement;
Belangrijkste kenmerken en voordelen:
Hoge wattdichtheid: Patroonelementen kunnen een aanzienlijke hoeveelheid warmte leveren met een klein vloeroppervlak.
Nauwkeurige controle: Ze bieden nauwkeurige temperatuurregeling, essentieel voor veel industriële processen. Duurzaamheid: De patroonelementen zijn gemaakt van robuuste materialen en zijn ontworpen om zware omstandigheden te weerstaan.
Maatwerk: Verkrijgbaar in verschillende lengtes, diameters en wattages om aan specifieke toepassingsbehoeften te voldoen.
Gemakkelijk te installeren: eenvoudig te installeren en te vervangen, waardoor ze gemakkelijk te onderhouden zijn.
Overwegingen voor gebruik van een cartridge heater:
Pasvorm en plaatsing: Zorg voor een goede pasvorm en plaatsing in de boring om de efficiëntie en levensduur te maximaliseren.
Temperatuurcontrole: Gebruik met geschikte temperatuurcontrolesystemen om oververhitting en mogelijke schade te voorkomen.
Vermogen: Kies een cartridge heater met het juiste wattage voor uw toepassing om optimale prestaties te garanderen.
Omgevingsomstandigheden: Houd rekening met de omgevingsomstandigheden (bijvoorbeeld blootstelling aan vocht of corrosieve materialen) bij het selecteren van een element.
Patroonelementen zijn onmisbaar in veel industrieën vanwege hun efficiëntie, betrouwbaarheid en veelzijdigheid bij het leveren van nauwkeurige en consistente warmte.
Toepassing van cartridge heater
Patroonelementen of cartridge heaters zijn veelzijdige en efficiënte verwarmingselementen die worden gebruikt in een verscheidenheid aan industriële en commerciële toepassingen. Ze zijn cilindrisch en worden doorgaans in gaten gestoken om gerichte verwarming te bieden.
Hier zijn enkele veelvoorkomende toepassingen:
1. Spuitgieten van kunststof: Wordt gebruikt om de spuitmonden, spruitstukken en mallen te verwarmen, zodat het plastic wordt gesmolten en soepel in de mallen stroomt.
2. Verpakkingsmachines: Zorgt voor nauwkeurige en consistente warmte bij sealbalken, snijgereedschappen en andere componenten om een goede afdichting en/of het snijden van verpakkingsmaterialen te garanderen.
3. Medische apparatuur: Wordt gebruikt in apparaten zoals bloedanalysatoren, reageerbuisverwarmers en sterilisatieapparatuur om consistente temperaturen te handhaven.
4. Voedselverwerking: Wordt gebruikt in apparatuur zoals heatsealmachines, voedselwarmhoudplaten en koffiezetapparaten om de gewenste temperatuur te behouden.
5. Spuitgieten: Houd de matrijzen op de vereiste temperatuur om ervoor te zorgen dat het metaal correct vloeit en stolt zoals dat de bedoeling is.
6. Productie van halfgeleiders: Zorgt voor nauwkeurige verwarming bij processen zoals waferverwerking, solderen en lijmen.
7. Hot Runner-systemen: Wordt gebruikt in hotrunnersystemen voor spuitgietmatrijzen om het gesmolten plastic op de juiste temperatuur te houden terwijl het door de runners stroomt.
8. Hitte bescherming: Integraal in heatsealmachines, waardoor consistente en betrouwbare afdichtingen op verpakkingsmaterialen worden gegarandeerd.
9. Labuitrusting: Toegepast in verschillende laboratoriuminstrumenten, zoals verwarmingselementen in ovens, incubators en andere temperatuur-kritische apparaten.
10. Grafische industrie: Wordt gebruikt in drukpersen en andere aanverwante apparatuur om een constante temperatuur voor inkt en ander drukmateriaal te behouden.
11. 3D printen: Wordt gebruikt in 3D-printers om het printmondstuk te verwarmen, waardoor het filament smelt en nauwkeurig wordt afgezet.
12. Lucht- en ruimtevaart: Zorgt voor gecontroleerde verwarming voor ontdooien, testapparatuur en andere temperatuurgevoelige toepassingen in de lucht- en ruimtevaartindustrie.
Deze verwarmingselementen zijn onmisbaar in veel industrieën vanwege hun efficiëntie, betrouwbaarheid en veelzijdigheid bij het leveren van nauwkeurige en consistente warmte. Ze zijn eenvoudig te installeren en te vervangen, waardoor ze gemakkelijk te vervangen zijn. Dit zorgt voor een beperkte montagewerkzaamheden en een korte onderbrekingstijd wanneer een element vervangen moet worden. Misschien is dit ook een oplossing voor extra warmte in uw toepassing.
